TP MODUL 3




1. Soal[Kembali]

1.     Jelaskan karakterisktik op amp dan fungsi dari op amp!

2.     Jelaskan macam macam aplikasi op amp beserta fungsinya!

3.     Jelaskan apa itu inverting dan non inverting, bandingkan sinyal input dan output! (sertakan gambarnya)

4.     Jelaskan rangkaian inverting adder dan non inverting adder! (sertakan gambarnya)

5.     Buktikan turunan rumus inveting adder! (sertakan gambarnya) Rangkaian:

        Buatlah rangkaian inverting dan non inverting

        Buatlah rangkaian adder inverting dan adder non inverting

2. Prinsip Kerja[Kembali]

1. Karakteristik:


1.     Gain sangat besar (AOL >>).

Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga.

2.     Impedansi input sangat besar (Zi >>).

Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.

3.     Impedansi output sangat kecil (Zo <<).

Impedansi output adalah sangat kecil sehingga tegangan output stabil karena tahanan beban lebih besar yang diparalelkan dengan

Zo <<.

            Fungsi:

        merupakan penguat elektronika yang banyak digunakan untuk membuat rangkaian detektor, komparator, penguat audio, video, pembangkit sinyal, multivibrator, filter, ADC, DAC, rangkaian penggerak dan berbagai macam rangkaian analog lainnya.



        Op Amp juga berfungsi sebagai pengindra dan penguat sinyal masukan, baik DC ataupun AC juga sebagai penguat Diferensiasi impedansi masukan tinggi, penguat keluaran impedansi rendah.



2. Aplikasi Op-Amp


  1. Komparator (Rangkaian Pembanding)

Merupakan salah satu aplikasi yang memanfaatkan penguatan terbuka (open-loop gain)  penguat operasional yang sangat besar. Ada jenis penguat operasional khusus yang memang difungsikan semata-mata untuk penggunaan ini dan agak berbeda dari penguat operasional lainnya dan umum disebut juga dengan komparator .

Komparator membandingkan dua tegangan listrik dan mengubah keluarannya untuk menunjukkan tegangan mana yang lebih tinggi.

2. Penguat Pembalik ( Inverting amplifier )

Sebuah penguat pembalik menggunakan umpan balik negatif untuk membalik dan menguatkan sebuah tegangan.Resistor Rf melewatkan sebagian sinyal keluaran kembali ke masukan. Karena keluaran taksefase sebesar 180°, maka nilai keluaran tersebut secara efektif mengurangi besar masukan.Ini mengurangi bati keseluruhan dari penguat dan disebut dengan umpan balik negatif.

3. Penguat tak pembalik (Non Inverting Amplifier )

penguat Non Inverting amplifier merupakan kebalikan dari penguat inverting,dimana Input dimasukkan pada input non inverting sehingga polaritas output akan sama dengan polaritas input tapi memiliki penguatan yang tergantung dari besarnya Rfeedback dan Rinput.

4. penguat differensiator

Penguat diferensial digunakan untuk mencari selisih dari dua tegangan yang telah dikalikan dengan konstanta tertentu yang ditentukan oleh nilai resistansi.

5. rangkaian penguat penjumlah (Adder amplifier )

Penguat penjumlah menjumlahkan beberapa tegangan masukan.

6. penguat integrator (Integrator Amplifier )

Penguat ini mengintegrasikan tegangan masukan terhadap waktu.


3. A. inverting
    adalah rangkaian dimana input dimasukkan ke kaki inverting (pembalik) sehingga output akan dibalik atau beda fasa sebesar 180 derajat.


B. Non Inverting

    Rangkaian non inverting amplifier (tidak membalik) adalah input dimasukkan ke kaki non inverting sehingga tegangan output yang dihasilkan sefasa dengan tegangan input.




4. A. Inverting Adder

    Rangkaian inverting adder amplifier dengan memakai hukum Kirchoff dimana arus masuk sama dengan arus keluar I I1 I2 I3 sehingga arus di Rf sama dengan jumlah arus di R1, R2 dan R3.
    Pada operasi adder/penjumlah sinyal secara inverting, sinyal input (V1, V2, V3) diberikan ke line input penguat inverting berturut-turut melalui R1, R2, R3. Besarnya penjumlahan sinyal input tersebut bernilai negatif karena penguat operasional dioperasikan pada mode membalik (inverting).


B. Non inverting Adder
    Rangkaian adder/penjumlah non-inverting memiliki penguatan tegangan yang tidak melibatkan nilai resistansi input yang digunakan. Oleh karena itu dalam rangkaian penjumlah non-inverting nilai resistor input (R1, R2, R3) sebaiknya bernilai sama persis, hal ini bertujutna untuk mendapatkan kestabilan dan akurasi penjumlahan sinyal yang diberikan ke rangkaian. Pada rangkaian penjumlah non-inverting diatas sinyal input (V1, V2, V3) diberikan ke jalur input melalui resitor input masing-masing (R1, R2, R3).


5. Buktikan rumus inverting adder!

VOUT1 = – (Rf / R1) V1
VOUT2 = – (Rf / R2) V2
VOUTn = – (Rf / Rn) Vn

VOUT = VOUT1 + VOUT2 + . . . + VOUTn

 VOUT = – [(Rf / R1) V1 + (Rf / R2) V2 + . . . + (Rf / Rn) Vn

 VOUT = V1 AV1 + V2 AV2 + . . . + Vn AVn


*Rangkaian Inverting



*Rangkaian Non inverting

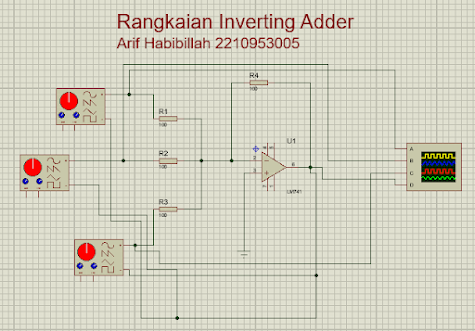

*Rangkaian Inverting Adder




*Rangkaian Non inverting Adder


3. Video Simulasi[Kembali]

    Rangkaian Inverting



    Rangkaian Non inverting


    Rangkaian Inverting Adder



    Rangkaian Non inverting Adder



4. Download File[Kembali]


File rangkaian Inverting Amplifier [unduh]

File rangkaian non Inverting [download]

File rangkaian Op Amp Inverting Adder Amplifier [unduh]

File rangkaian Non-Inverting Adder Amplifier [unduh]
